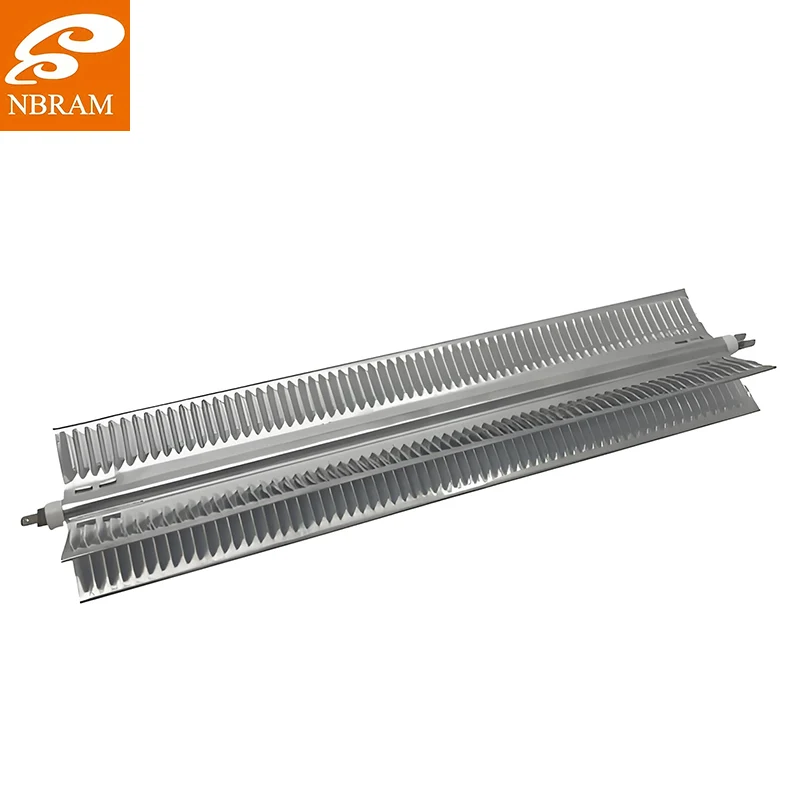

Når pladsbegrænsninger kræver maksimalt opvarmningsoverfladeareal med minimalt fodaftryk og samtidig opretholde effektiv termisk overførsel, leverer NBRAMs X-formede aluminiumsvarmerør den perfekte geometriske løsning, der udkonkurrerer traditionelle lige varmeelementer. Efter at have konstrueret varmesystemer til plastbehandlingsudstyr, hvor hver millimeter tæller, kan jeg bekræfte, at disse ikke kun er varmeelementer - de er termiske effektivitetsmultiplikatorer, der forvandler kompakte rum til kraftige varmezoner. Disse innovative varmerør har præcisionsekstruderede aluminiumsprofiler med indlejret modstandstråd, optimeret overflade-til-volumen-forhold, der maksimerer varmeafledning, og det unikke X-tværsnit, der giver strukturel stivhed, mens de tilbyder fire varmeoverflader i stedet for én. Uanset om du køber varmeløsninger til sprøjtestøbemaskiner, emballageudstyr eller industrielle ovne, leverer NBRAMs X-formede aluminiumsvarmerør den termiske ydeevne og pladseffektivitet, som konventionelle varmeapparater simpelthen ikke kan matche. Bestil disse geometriske varmevidundere til applikationer, hvor termisk effektivitet og pladsoptimering er lige så kritiske.
Efter at have kæmpet med konventionelle varmeelementer, der enten optog for meget plads eller gav utilstrækkeligt varmeoverfladeareal, føltes det som at finde den perfekte løsning på termisk tekniks rumlige udfordringer at opdage X-formede aluminiumsvarmerør. NBRAMs X-formede aluminiumsvarmerør repræsenterer et geometrisk gennembrud inden for varmeteknologi - de er ikke blot varmeelementer, men rumoptimerede termiske systemer, der leverer fire varmeflader i fodaftrykket af et enkelt traditionelt element. Det, der gør disse komponenter så revolutionerende, er deres evne til at give betydeligt øget overfladeareal uden at øge de overordnede dimensioner, hvilket giver ingeniører mulighed for at opnå termisk ydeevne, som normalt ville kræve flere konventionelle varmeapparater. Aluminiumskonstruktionen sikrer hurtig termisk respons og fremragende varmefordeling, mens det unikke tværsnit giver strukturelle fordele, der forenkler montering og integration i komplekse samlinger.
Hvor X-formet aluminium varmerør virkelig revolutionerer termisk styring, er i applikationer, hvor pladsen er en absolut præmie, men varmekravene forbliver krævende. Jeg har specificeret disse til sprøjtestøbningsdysevarmere, hvor X-konfigurationen vikler sig perfekt rundt om smeltekanalen, hvilket giver ensartet opvarmning fra alle sider og samtidig bibeholder den kompakte formfaktor, som formdesignere efterspørger. De fire varmeoverflader øger varmeoverførselseffektiviteten dramatisk sammenlignet med runde eller flade varmelegemer - vi har målt temperaturensartethedsforbedringer på op til 40 % i plastbehandlingsapplikationer. Den strukturelle stivhed af X-formen gør det også muligt for disse varmelegemer at fungere som strukturelle elementer i samlingen, hvilket reducerer behovet for yderligere støttebeslag. For nylig implementerede vi disse i pakkemaskineri, hvor de giver samtidig opvarmning til flere forseglingskæber fra en enkelt kompakt enhed - pladsbesparelsen gjorde det muligt for vores klient at tilføje to yderligere forseglingsstationer inden for det samme maskinfodaftryk.
Fremstillingsprocessen for X-formet aluminiumsvarmerør repræsenterer et fascinerende skæringspunkt mellem metallurgi, elektroteknik og præcisionsekstruderingsteknologi. Vi begynder med højrente aluminiumsstykker, der er specielt udvalgt for deres varmeledningsevne og ekstruderingsegenskaber. Aluminiumslegeringssammensætningen er kritisk - vi bruger 6063 eller 6061 legeringer, der giver den perfekte balance mellem termisk ledningsevne, mekanisk styrke og ekstruderingsydelse.
Ekstruderingsprocessen er der, hvor magien sker. Vores specialdesignede ekstruderingsmatricer skaber den præcise X-profil med fire lige store arme, der skal opretholde dimensionsstabilitet i hele varmeelementets længde. Ekstruderingstemperaturen og -hastigheden kontrolleres omhyggeligt for at sikre ensartet kornstruktur og overfladefinish. Jeg har brugt timer på at observere ekstruderingsprocessen, justere parametre med brøkdele af grader og millimeter i minuttet for at opnå den perfekte profilkonsistens.
Efter ekstrudering gennemgår aluminiumsprofilerne en præcisionsbearbejdning for at skabe kanalerne til modstandstråden. Vi bruger CNC fræsemaskiner, der skærer trådrillerne med tolerancer på ±0,05 mm - afgørende for at sikre ensartet trådplacering og varmefordeling. Rillegeometrien er optimeret til at give maksimalt kontaktareal mellem modstandstråden og aluminium, mens den elektriske isolation opretholdes.
Installationsprocessen for modstandstråden kræver specialiseret udstyr og dygtige teknikere. Vi bruger nikkel-chrom eller jern-chrom-aluminium modstandstråde præcist viklet til specifikke modstandsværdier. Tråden lægges forsigtigt ind i rillerne og fastgøres midlertidigt inden den endelige komprimeringsproces.
Komprimeringsfasen er, hvor varmerøret opnår sin endelige strukturelle integritet. Vi bruger hydrostatisk presning, der påfører ensartet tryk fra alle retninger, hvilket sikrer perfekt kontakt mellem modstandstråden og aluminium, samtidig med at alle luftspalter, der ville skabe hot spots, elimineres. Trykniveauerne og varigheden er omhyggeligt kalibreret baseret på den specifikke aluminiumslegering og trådtype.
De sidste fremstillingstrin omfatter terminalfastgørelse, isolationstestning og påføring af beskyttende belægning. Vi bruger højtemperatur keramiske belægninger, der giver elektrisk isolering og samtidig tillader effektiv varmeoverførsel. Hvert færdigt varmerør gennemgår strenge elektriske tests inklusive modstandsverifikation, dielektrisk styrketest og isolationsmodstandsmåling.
Kvalitetskontrol omfatter termisk billedanalyse, hvor vi betjener varmerøret og bruger infrarøde kameraer til at verificere ensartet temperaturfordeling over alle fire overflader. Vi udfører også termiske cyklingstests for at sikre langsigtet pålidelighed og modstand mod termisk træthed.
Lad os undersøge de tekniske specifikationer, der definerer X-formet aluminiums varmerørs ydeevne. NBRAMs X-formede rør har typisk tværsnitsdimensioner fra 15 mm × 15 mm til 40 mm × 40 mm, med standardlængder fra 200 mm til 2000 mm. Effekttætheder spænder fra 1,5 W/cm² til 6,0 W/cm² afhængigt af de specifikke applikationskrav. Driftstemperaturer når op til 450°C med aluminiumsoverflader, mens den interne modstandstråd kan modstå temperaturer op til 1200°C. Spændingsklassificeringer dækker standard industrielle spændinger fra 120V til 480V AC, med modstandsværdier tilpasset til at opnå specifikke udgangseffekter. Aluminiumslegeringen giver en termisk ledningsevne på cirka 200 W/m•K, hvilket sikrer effektiv varmeoverførsel fra modstandstråden til den opvarmede overflade. Elektrisk isolering mellem modstandstråden og aluminiumslegemet overstiger 100MΩ ved 500V DC, med dielektrisk styrke vurderet til 1500V AC i et minut.
